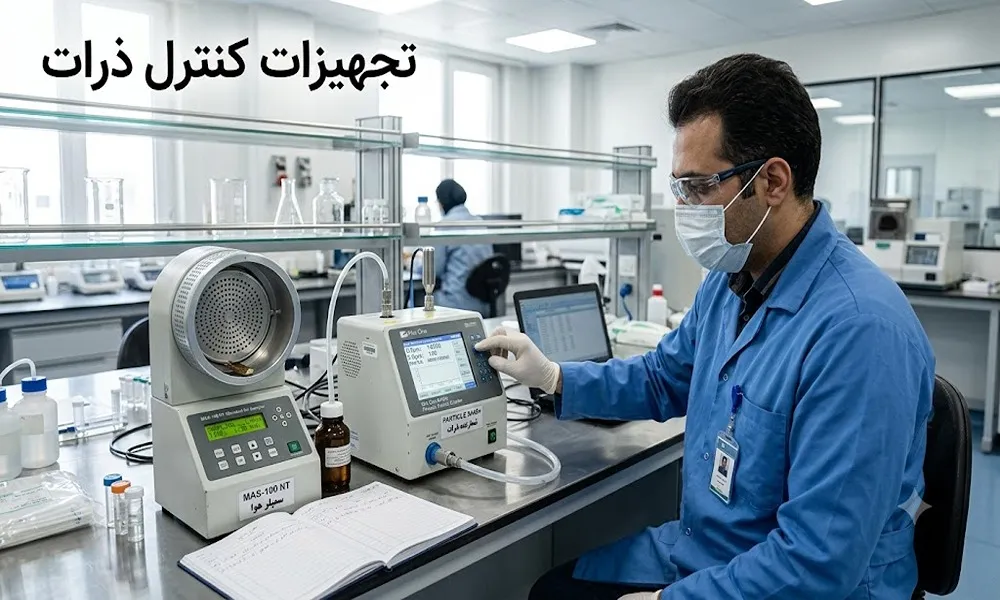

تجهیزات کنترل ذرات
کنترل ذرات یکی از بخش های مهم در بسیاری از آزمایشگاه ها، صنایع دارویی، غذایی، الکترونیک، اتاق های تمیز، صنایع شیمیایی و محیط های تولیدی است. وجود ذرات معلق یا ذرات موجود در مواد می تواند بر کیفیت محصول، سلامت فرایند، عملکرد تجهیزات و حتی ایمنی محیط تأثیر بگذارد. به همین دلیل، اندازه گیری تعداد ذرات، بررسی اندازه آن ها و پایش میزان آلودگی ذره ای از مراحل مهم کنترل کیفیت و پایش محیط به شمار می رود.
تجهیزات کنترل ذرات مجموعه ای از ابزارهای تخصصی هستند که برای اندازه گیری، شمارش، دسته بندی و پایش ذرات در هوا یا نمونه های مختلف استفاده می شوند. بسته به نوع دستگاه، ممکن است تمرکز بر تعداد ذرات موجود در هوا، توزیع اندازه ذرات، شمارش کلنی های میکروبی یا نمونه برداری از هوای محیط باشد.
در یک آزمایشگاه یا محیط صنعتی، انتخاب تجهیزات کنترل ذرات باید بر اساس نوع نمونه، محدوده اندازه ذرات، هدف اندازه گیری و استانداردهای مورد استفاده انجام شود. به همین دلیل، پارتیکل کانتر هوا، پارتیکل سایز آنالایزر، پارتیکل کانتر سایز آنالایزر، کلنی کانتر و ایرسمپلر اگرچه همگی در حوزه کنترل ذرات قرار می گیرند، اما وظیفه و کاربرد یکسانی ندارند.
در این دسته، هر یک از این تجهیزات جایگاه مشخصی در فرآیند پایش آلودگی، کنترل کیفیت و ارزیابی ذرات دارد.
نقش تجهیزات کنترل ذرات در آزمایشگاه و صنعت
ذرات می توانند در قالب گردوغبار، ذرات محیطی، مواد اولیه، ذرات ناشی از فرآیند تولید یا آلودگی های معلق در هوا وجود داشته باشند. در برخی صنایع حتی مقدار بسیار کم ذرات می تواند کیفیت محصول نهایی را تحت تأثیر قرار دهد.
برای مثال، در یک محیط تمیز تولید دارو، افزایش تعداد ذرات معلق می تواند نشانه ورود آلودگی یا اختلال در شرایط محیطی باشد. در صنایع الکترونیک، ذرات می توانند روی سطوح حساس قرار گرفته و عملکرد محصولات را تحت تأثیر قرار دهند. در آزمایشگاه های تحقیقاتی نیز اندازه و توزیع ذرات یک ماده می تواند بخشی از ویژگی های فیزیکی آن را مشخص کند.
به همین دلیل، کنترل ذرات می تواند اهداف مختلفی داشته باشد:
- شمارش ذرات موجود در هوا
- تعیین توزیع اندازه ذرات
- بررسی آلودگی ذره ای محیط
- پایش شرایط اتاق تمیز
- نمونه برداری از هوای محیط
- بررسی اندازه ذرات مواد و پودرها
- ارزیابی آلودگی میکروبی از طریق شمارش کلنی
- کنترل کیفیت مواد اولیه و محصولات
- پایش فرایندهای تولید
- ثبت و مستندسازی شرایط محیطی
نکته مهم این است که شمارش ذرات، اندازه گیری اندازه ذرات و نمونه برداری میکروبی یک فرآیند واحد نیستند و برای هر کدام باید از تجهیز مناسب استفاده شود.
انواع تجهیزات کنترل ذرات
دسته تجهیزات کنترل ذرات در لاله تجهیز آزما شامل پنج گروه اصلی است که هر کدام برای نیاز مشخصی طراحی شده اند:
- پارتیکل کانتر هوا
- پارتیکل سایز آنالایزر
- پارتیکل کانتر سایز آنالایزر
- کلونی کانتر
- ایرسمپلر
شناخت تفاوت این تجهیزات، اولین قدم برای انتخاب سیستم مناسب کنترل و پایش ذرات است.

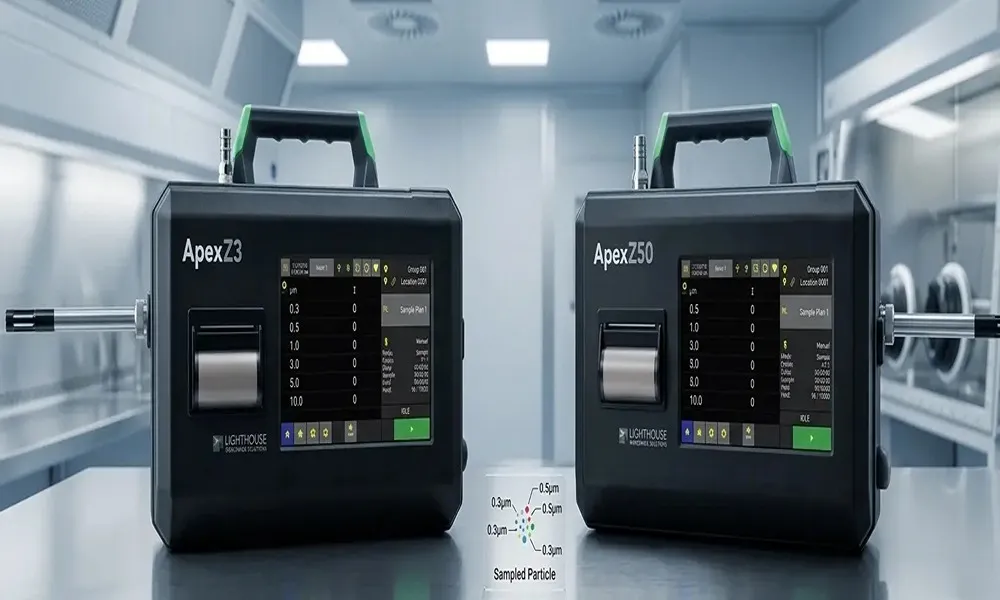

پارتیکل کانتر هوا؛ شمارش ذرات معلق در محیط
پارتیکل کانتر هوا یا Air Particle Counter یکی از تجهیزات اصلی برای پایش ذرات معلق در هواست. این دستگاه با نمونه برداری از حجم مشخصی از هوا و تشخیص ذرات موجود در آن، تعداد ذرات را در اندازه های مختلف گزارش می کند.
این تجهیزات در محیط هایی مانند اتاق تمیز، صنایع دارویی، آزمایشگاه ها، صنایع غذایی، تولید تجهیزات پزشکی و صنایع الکترونیک کاربرد دارند.
در بسیاری از کاربردها، هدف اصلی اندازه گیری تعداد ذرات در اندازه های مشخص و بررسی وضعیت پاکیزگی محیط است. به همین دلیل پارتیکل کانتر هوا بیشتر بر ذرات معلق در هوا و شرایط محیطی تمرکز دارد، نه بررسی اندازه ذرات یک ماده به صورت مستقل.
مدل های مختلف این تجهیزات می توانند از نظر محدوده اندازه گیری، حجم نمونه برداری، تعداد کانال های اندازه گیری، قابلیت ثبت داده و نحوه نمایش نتایج با یکدیگر متفاوت باشند.
پارتیکل سایز آنالایزر؛ بررسی توزیع اندازه ذرات
در بسیاری از فرآیندهای تحقیقاتی و صنعتی، تنها دانستن تعداد ذرات کافی نیست و لازم است بدانیم ذرات یک ماده چه اندازه ای دارند و توزیع اندازه آن ها چگونه است.
پارتیکل سایز آنالایزر برای همین هدف استفاده می شود. این تجهیزات با تحلیل نمونه، اطلاعاتی درباره اندازه ذرات و نحوه توزیع آن ها ارائه می کنند و در بررسی پودرها، مواد اولیه، مواد معدنی، دارویی، سرامیکی، رنگ ها، پلیمرها و بسیاری از مواد دیگر کاربرد دارند.
در این نوع آنالیز، پارامترهایی مانند اندازه متوسط ذرات، محدوده اندازه و توزیع ذرات اهمیت پیدا می کنند. روش اندازه گیری بسته به نوع دستگاه می تواند متفاوت باشد و تکنیک هایی مانند پراش لیزری در برخی سیستم ها مورد استفاده قرار می گیرد.
در نتیجه، پارتیکل سایز آنالایزر بیشتر برای مشخصه یابی اندازه ذرات یک ماده مورد استفاده قرار می گیرد، در حالی که پارتیکل کانتر هوا با تمرکز بر ذرات معلق، بیشتر در حوزه پایش محیط قرار دارد.
پارتیکل کانتر سایز آنالایزر؛ شمارش و دسته بندی ذرات
پارتیکل کانتر سایز آنالایزر تجهیزی است که از ترکیب قابلیت شمارش ذرات و دسته بندی آن ها بر اساس اندازه استفاده می کند. چنین سیستمی می تواند علاوه بر مشخص کردن تعداد ذرات، اطلاعات مربوط به توزیع آن ها در محدوده های اندازه ای مختلف را نیز ارائه دهد.
این موضوع در کاربردهایی که هم تعداد ذرات و هم اندازه آن ها اهمیت دارد، ارزشمند است. بسته به طراحی دستگاه، ذرات در کلاس های اندازه ای مختلف دسته بندی شده و نتایج به صورت عددی یا نموداری نمایش داده می شوند.
این تجهیزات می توانند در تحقیقات مربوط به مواد، کنترل کیفیت و برخی کاربردهای صنعتی مورد استفاده قرار گیرند و انتخاب آن ها به ویژگی نمونه و هدف آنالیز وابسته است.
بنابراین هنگام مقایسه این تجهیز با پارتیکل کانتر هوا یا پارتیکل سایز آنالایزر باید به نوع نمونه و هدف اصلی آزمون توجه کرد؛ زیرا این تجهیزات از نظر کاربرد و نحوه گزارش داده ها الزاماً جایگزین یکدیگر نیستند.
کلونی کانتر؛ شمارش سریع کلنی های میکروبی
کلونی کانتر در مقایسه با تجهیزات اندازه گیری ذرات فیزیکی، بیشتر در حوزه کنترل میکروبی و شمارش کلنی های رشدکرده روی محیط کشت قرار می گیرد.
پس از انجام کشت میکروبی، تعداد کلونی های تشکیل شده روی پلیت یا محیط کشت می تواند به عنوان یکی از شاخص های مهم در بررسی آلودگی میکروبی مورد استفاده قرار گیرد. کلونی کانتر با فراهم کردن امکان شمارش سریع تر و منظم تر کلونی ها، فرآیند ارزیابی نمونه را ساده می کند.
این تجهیزات در آزمایشگاه های میکروبیولوژی، صنایع غذایی، دارویی، بهداشتی و آزمایشگاه های کنترل کیفیت کاربرد دارند.
مدل های مختلف کلونی کانتر ممکن است از نظر روش تشخیص، تصویربرداری، نرم افزار، امکان ثبت نتایج و قابلیت شمارش خودکار با یکدیگر تفاوت داشته باشند.
بنابراین این تجهیز را نباید با پارتیکل کانتر یکسان دانست. پارتیکل کانتر ذرات را اندازه گیری می کند، در حالی که کلونی کانتر برای شمارش کلونی های میکروبی روی محیط کشت استفاده می شود.
ایرسمپلر؛ نمونه برداری کنترل شده از هوا
ایرسمپلر (Air Sampler) یکی دیگر از تجهیزات مهم در حوزه کنترل آلودگی محیط است که برای نمونه برداری از هوای محیط و بررسی میکروبیولوژیکی آن مورد استفاده قرار می گیرد.
در این روش، حجم مشخصی از هوا توسط دستگاه نمونه برداری شده و هوا روی محیط کشت یا سیستم نمونه برداری مناسب هدایت می شود. پس از انکوباسیون و رشد میکروارگانیسم ها، تعداد کلنی ها بررسی شده و می توان میزان آلودگی میکروبی هوا را ارزیابی کرد.
ایرسمپلر به خصوص در صنایع دارویی، اتاق های تمیز، صنایع غذایی، بیمارستان ها، آزمایشگاه های میکروبیولوژی و محیط های کنترل شده اهمیت دارد.
در اینجا نیز باید تفاوت میان ایرسمپلر و پارتیکل کانتر هوا را در نظر گرفت. پارتیکل کانتر به شمارش ذرات معلق فیزیکی می پردازد، در حالی که ایرسمپلر برای نمونه برداری میکروبی از هوا مورد استفاده قرار می گیرد.
بنابراین ممکن است در یک محیط کنترل شده، هر دو تجهیز در کنار یکدیگر مورد استفاده قرار گیرند؛ اما اطلاعاتی که از آن ها به دست می آید یکسان نیست.

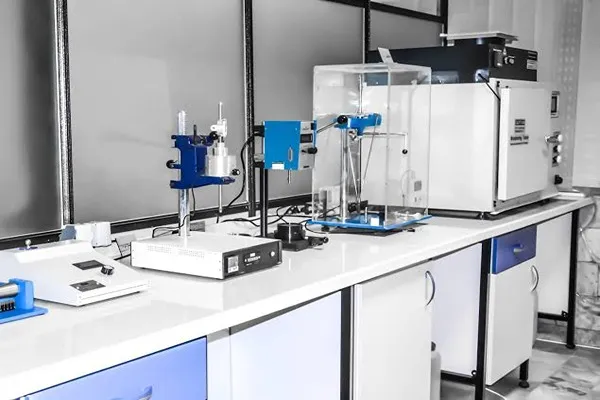

تفاوت تجهیزات کنترل ذرات با یکدیگر
برای انتخاب صحیح، مهم است بدانیم هر تجهیز دقیقاً چه چیزی را اندازه گیری یا بررسی می کند.
| تجهیز | هدف اصلی | نوع نمونه یا محیط | کاربرد شاخص |
|---|---|---|---|
| پارتیکل کانتر هوا | شمارش ذرات معلق | هوا | اتاق تمیز و پایش محیط |
| پارتیکل سایز آنالایزر | تعیین اندازه و توزیع ذرات | مواد و ذرات | پودر، مواد اولیه و علوم مواد |
| پارتیکل کانتر سایز آنالایزر | شمارش و دسته بندی ذرات بر اساس اندازه | نمونه های مختلف، بسته به مدل | کنترل و مشخصه یابی ذرات |
| کلنی کانتر | شمارش کلنی های میکروبی | محیط کشت | میکروبیولوژی و کنترل کیفیت |
| ایرسمپلر | نمونه برداری میکروبی از هوا | هوا | پایش آلودگی میکروبی محیط |
این تفاوت به خوبی نشان می دهد که عبارت کنترل ذرات یک مفهوم گسترده است و بسته به هدف آزمایش می تواند شامل پایش ذرات فیزیکی، بررسی اندازه ذرات یا کنترل آلودگی میکروبی باشد.
تجهیزات کنترل ذرات در اتاق تمیز
یکی از مهم ترین حوزه های استفاده از تجهیزات کنترل ذرات، اتاق تمیز (Cleanroom) است. در چنین محیط هایی باید میزان آلودگی ذره ای و در بسیاری از موارد آلودگی میکروبی تحت کنترل باشد.
در این شرایط معمولاً یک تجهیز به تنهایی پاسخ گوی تمام نیازهای پایش نیست. برای مثال، پارتیکل کانتر می تواند برای بررسی تعداد ذرات معلق در هوا استفاده شود، در حالی که ایرسمپلر برای نمونه برداری میکروبی هوا کاربرد دارد.
انتخاب تجهیزات باید بر اساس الزامات فرآیند، سطح پاکیزگی موردنیاز، نوع تولید و استانداردهای مربوط به محیط انجام شود.
در صنایع دارویی و تولید محصولات حساس، ثبت و مستندسازی نتایج پایش نیز اهمیت زیادی دارد. به همین دلیل هنگام انتخاب تجهیزات، علاوه بر دقت اندازه گیری، باید قابلیت ثبت داده، گزارش گیری، کالیبراسیون و امکان ردیابی نتایج نیز بررسی شود.

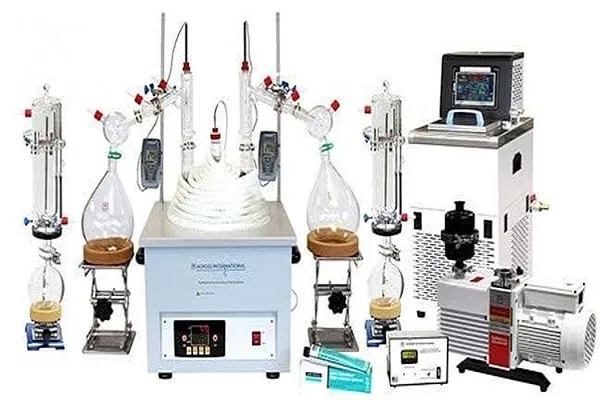

کاربرد تجهیزات کنترل ذرات در صنایع مختلف
دامنه استفاده از این تجهیزات بسیار گسترده است و هر صنعت با توجه به ماهیت فرآیند خود از یک یا چند نوع دستگاه استفاده می کند.
صنایع دارویی
در تولید دارو، کنترل ذرات و پایش آلودگی میکروبی برای حفظ کیفیت محصول و شرایط مناسب محیط تولید اهمیت زیادی دارد. پارتیکل کانترها و ایرسمپلرها از جمله تجهیزاتی هستند که می توانند در برنامه های پایش محیط مورد استفاده قرار گیرند.
صنایع غذایی
در صنایع غذایی، کنترل کیفیت محیط، مواد اولیه و محصولات اهمیت دارد. بسته به هدف آزمون، ممکن است از تجهیزات شمارش ذرات یا ابزارهای مرتبط با پایش میکروبی استفاده شود.
صنایع الکترونیک
در تولید قطعات الکترونیکی و تجهیزات حساس، ذرات موجود در محیط می توانند روی کیفیت محصول اثر بگذارند. به همین دلیل کنترل ذرات معلق و پایش محیط های کنترل شده اهمیت زیادی دارد.
صنایع شیمیایی و مواد
در این صنایع، مشخصه یابی اندازه ذرات مواد اولیه، پودرها و ترکیبات مختلف می تواند روی رفتار ماده و کیفیت محصول نهایی اثرگذار باشد. در چنین شرایطی پارتیکل سایز آنالایزر اهمیت ویژه ای پیدا می کند.
آزمایشگاه های تحقیقاتی
در مراکز تحقیقاتی، نوع تجهیز بر اساس پروژه تعیین می شود. ممکن است یک آزمایشگاه برای مطالعه اندازه ذرات به Particle Size Analyzer و برای پایش محیط به Air Particle Counter نیاز داشته باشد.
مراکز کنترل کیفیت
در آزمایشگاه های کنترل کیفیت، استفاده از تجهیزات مناسب باعث می شود اطلاعات کمی و قابل تکراری درباره وضعیت مواد، محیط یا نمونه های مورد بررسی به دست آید.
استانداردها و الزامات کنترل ذرات
کنترل ذرات در بسیاری از صنایع تنها یک بررسی کیفی نیست و نتایج باید بر اساس استانداردها و روش های مشخص تفسیر شوند.
در محیط های تمیز، استانداردهایی مانند ISO 14644 برای طبقه بندی و کنترل پاکیزگی هوا اهمیت دارند. در حوزه دارویی نیز الزامات مربوط به کنترل آلودگی محیط و پایش ذرات می تواند بر اساس مقررات و استانداردهای مرتبط تعیین شود.
نکته مهم این است که انتخاب دستگاه باید با استاندارد مورد استفاده هماهنگ باشد. برای مثال، در یک برنامه پایش محیطی، مواردی مانند حجم نمونه، محدوده اندازه ذرات، محل نمونه برداری و نحوه ثبت نتایج باید مطابق روش و الزامات مربوطه تعیین شوند.
در مورد آنالیز اندازه ذرات نیز روش اندازه گیری باید با ویژگی ماده و استاندارد مورد استفاده سازگار باشد. بنابراین پیش از خرید، صرفاً بررسی محدوده اندازه گیری دستگاه کافی نیست و باید روش آزمون، نوع نمونه و استاندارد مرجع نیز مشخص شود.

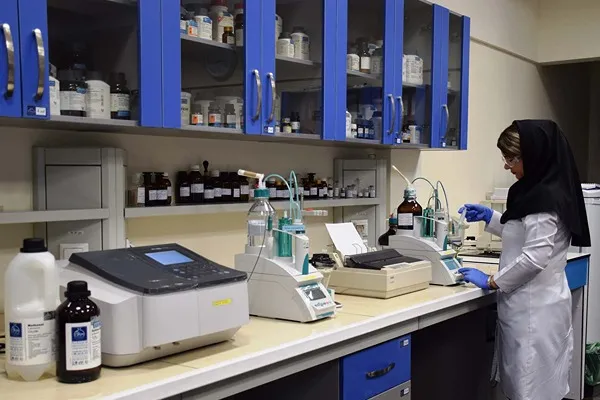

دقت، کالیبراسیون و نگهداری تجهیزات
عملکرد صحیح تجهیزات کنترل ذرات تنها به مشخصات اولیه دستگاه وابسته نیست. کالیبراسیون، نگهداری و استفاده صحیح نقش مهمی در اعتبار نتایج دارند.
پارتیکل کانترها، سایز آنالایزرها و سایر تجهیزات اندازه گیری ذرات باید در فواصل مناسب بررسی و کالیبره شوند. شرایط محیطی، تمیزی مسیر نمونه، وضعیت سنسورها و اجزای اپتیکی نیز می تواند بر عملکرد دستگاه تأثیر بگذارد.
در زمان خرید بهتر است علاوه بر مشخصات دستگاه، مواردی مانند:
- امکان کالیبراسیون دوره ای
- خدمات فنی و تعمیرات
- تأمین قطعات مصرفی
- آموزش اپراتور
- نرم افزار و مدیریت داده
- قابلیت صدور گزارش
- مستندات فنی و گواهی های مربوطه
نیز مورد توجه قرار گیرد.
این موارد در محیط های حساس اهمیت بیشتری پیدا می کنند؛ زیرا دستگاه باید در طول زمان نیز نتایج پایدار و قابل اتکا ارائه دهد.
راهنمای انتخاب تجهیزات کنترل ذرات
انتخاب تجهیز مناسب بهتر است با پاسخ به چند سؤال اصلی شروع شود:
1) چه چیزی قرار است اندازه گیری شود؟
اگر هدف شمارش ذرات موجود در هوا است، پارتیکل کانتر هوا گزینه اصلی خواهد بود. اگر هدف تعیین اندازه و توزیع ذرات یک ماده است، باید سراغ پارتیکل سایز آنالایزر رفت.
2) نمونه از چه نوعی است؟
نوع نمونه می تواند جامد، پودر، مایع یا هوا باشد و مستقیماً روی انتخاب تجهیز تأثیر می گذارد.
3) هدف کنترل فیزیکی است یا میکروبی؟
اگر هدف بررسی ذرات فیزیکی باشد، تجهیزات شمارش ذرات مناسب هستند. در مقابل، برای بررسی آلودگی میکروبی هوا یا شمارش کلنی ها باید از ایرسمپلر و کلنی کانتر استفاده شود.
4) چه محدوده ای از اندازه ذرات اهمیت دارد؟
پیش از خرید باید محدوده اندازه ذرات مورد انتظار و محدوده قابل اندازه گیری دستگاه بررسی شود. انتخاب تجهیزی که محدوده اندازه گیری آن با نیاز واقعی آزمایشگاه هماهنگ نباشد، می تواند باعث محدودیت در نتایج شود.
5) حجم کاری چقدر است؟
برای آزمایشگاه هایی که روزانه تعداد زیادی نمونه یا نقاط مختلف محیط را بررسی می کنند، سرعت اندازه گیری، ظرفیت ثبت داده و قابلیت اتوماسیون اهمیت بیشتری پیدا می کند.
6) استاندارد مورد استفاده چیست؟
در نهایت باید بررسی شود که تجهیز انتخابی با روش آزمون و استانداردهای مورد استفاده در مجموعه سازگار باشد.
چرا انتخاب صحیح تجهیزات کنترل ذرات اهمیت دارد؟
کنترل ذرات فقط به خرید یک دستگاه و انجام چند اندازه گیری محدود نمی شود. هدف اصلی، به دست آوردن اطلاعات قابل اعتماد درباره وضعیت نمونه یا محیط است.
انتخاب نادرست تجهیز می تواند باعث شود اطلاعاتی که دریافت می کنیم با نیاز واقعی فرآیند مطابقت نداشته باشد. برای مثال، پارتیکل کانتر هوا برای بررسی توزیع اندازه ذرات یک پودر طراحی نشده است و Particle Size Analyzer نیز جایگزین یک سیستم پایش ذرات محیط نمی شود.
از طرف دیگر، کلنی کانتر و ایرسمپلر در حوزه کنترل میکروبی نقش دارند و داده ای متفاوت از شمارش ذرات فیزیکی ارائه می کنند.
بنابراین قبل از خرید باید هدف آزمون، نوع نمونه، محدوده اندازه گیری، حجم کار، استاندارد مورد استفاده و سطح دقت موردنیاز مشخص شود.
تجهیزات کنترل ذرات در لاله تجهیز آزما
لاله تجهیز آزما مجموعه ای از تجهیزات تخصصی مورد استفاده برای شمارش، اندازه گیری، پایش و کنترل ذرات را در اختیار آزمایشگاه ها و صنایع قرار می دهد.
در این دسته، محصولاتی مانند پارتیکل کانتر هوا، پارتیکل سایز آنالایزر، پارتیکل کانتر سایز آنالایزر، کلنی کانتر و ایرسمپلر هر کدام برای بخش متفاوتی از فرآیند کنترل ذرات و آلودگی مورد استفاده قرار می گیرند.
انتخاب تجهیز مناسب باید بر اساس نوع کاربرد و نیاز واقعی مجموعه انجام شود؛ به همین دلیل بررسی مشخصات فنی، روش اندازه گیری، نوع نمونه، استاندارد مورد استفاده و شرایط محیط پیش از خرید اهمیت زیادی دارد.
اگر برای انتخاب تجهیزات کنترل ذرات مناسب، بررسی مدل ها و مشخصات فنی یا دریافت مشاوره تخصصی نیاز دارید، می توانید از طریق تماس با ما با کارشناسان لاله تجهیز آزما در ارتباط باشید.
جمع بندی
تجهیزات کنترل ذرات بخش مهمی از تجهیزات مورد استفاده در پایش کیفیت محیط، مشخصه یابی مواد و کنترل آلودگی در آزمایشگاه و صنعت هستند. با این حال، تجهیزات این حوزه کاربرد یکسانی ندارند.
پارتیکل کانتر هوا برای شمارش ذرات معلق در هوا، پارتیکل سایز آنالایزر برای بررسی اندازه و توزیع ذرات مواد، پارتیکل کانتر سایز آنالایزر برای شمارش و دسته بندی ذرات، کلنی کانتر برای شمارش کلنی های میکروبی و ایرسمپلر برای نمونه برداری میکروبی از هوا مورد استفاده قرار می گیرند.
انتخاب صحیح میان این تجهیزات به هدف آزمایش، نوع نمونه، محدوده اندازه گیری، استانداردهای مورد استفاده و شرایط کاری آزمایشگاه بستگی دارد. بنابراین بهتر است پیش از خرید، نیاز واقعی فرآیند به صورت دقیق مشخص شود و سپس دستگاهی انتخاب شود که از نظر عملکرد، دقت، قابلیت توسعه و خدمات فنی با نیاز مجموعه هماهنگ باشد.
