تست فشار و نفوذپذیری؛ روشی برای ارزیابی عملکرد گریس ها و مواد نفتی
در صنایع نفت، پتروشیمی و تولید روانکارها، بررسی ویژگی های فیزیکی مواد نقش مهمی در تضمین کیفیت محصول نهایی دارد. گریس های روانکار، واکس های نفتی، مواد قیری و سایر ترکیبات نیمه جامد، بسته به ساختار و فرمولاسیون خود، رفتار متفاوتی در برابر نیرو، فشار و نفوذ اجسام استاندارد نشان می دهند. شناخت این رفتارها به آزمایشگاه های کنترل کیفیت کمک می کند تا قابلیت استفاده از مواد را در شرایط کاری مشخص ارزیابی کنند.
تست فشار و نفوذپذیری KOEHLER عنوانی برای معرفی مجموعه ای از تجهیزات آزمون مرتبط با بررسی رفتار گریس و مواد نفتی است. در این مجموعه، دو روش مهم قابل بررسی هستند: آزمون نفوذ با استفاده از نفوذسنج و آزمون قابلیت عبور گریس تحت فشار با دستگاه Lincoln Ventmeter .
این دو روش از نظر هدف، تجهیزات و نوع نتیجه با یکدیگر تفاوت دارند. نفوذسنج برای اندازه گیری عمق نفوذ سوزن یا مخروط استاندارد در نمونه استفاده می شود و اطلاعاتی درباره قوام و میزان نرمی یا سفتی ماده فراهم می کند. در مقابل، دستگاه Lincoln Ventmeter برای ارزیابی قابلیت عبور گریس از یک مسیر لوله ای شبیه سازی شده در سیستم روانکاری مرکزی طراحی شده است.
ترکیب اطلاعات حاصل از این آزمون ها می تواند در انتخاب روانکار مناسب، بررسی کیفیت تولید و ارزیابی رفتار گریس در کاربردهای صنعتی مفید باشد.
دستگاه تست فشار و نفوذپذیری KOEHLER چه کاربردی دارد؟
کاربرد این تجهیزات به نوع آزمون و ویژگی مورد بررسی بستگی دارد. در آزمون نفوذ، هدف تعیین میزان فرورفتن یک جسم استاندارد در نمونه تحت شرایط مشخص است. در آزمون قابلیت عبور تحت فشار، رفتار گریس هنگام حرکت در یک مسیر لوله ای و تحت فشار بررسی می شود.
این اطلاعات برای تولیدکنندگان روانکار و آزمایشگاه های تخصصی اهمیت زیادی دارند؛ زیرا گریسی که از نظر قوام در محدوده مورد انتظار قرار دارد، لزوماً در همه سیستم های انتقال روانکار عملکرد یکسانی نخواهد داشت. طراحی شبکه لوله کشی، طول مسیر، قطر لوله و دمای کارکرد نیز می توانند بر قابلیت انتقال گریس تأثیر بگذارند.
بررسی قوام گریس با آزمون نفوذ
قوام یکی از ویژگی های مهم گریس های روانکار است و بر قابلیت پمپاژ، ماندگاری در محل روانکاری و رفتار ماده در شرایط کاری اثر می گذارد. آزمون نفوذ با استفاده از سوزن یا مخروط استاندارد، میزان نفوذ ابزار در نمونه را تحت شرایط تعریف شده اندازه گیری می کند.
هرچه مقدار نفوذ بیشتر باشد، معمولاً گریس نرم تر است؛ در مقابل، مقدار نفوذ کمتر نشان دهنده قوام سفت تر خواهد بود. البته تفسیر نتیجه باید با توجه به روش آزمون، شرایط آماده سازی نمونه و طبقه بندی محصول انجام شود.
بررسی قابلیت عبور گریس تحت فشار
در سیستم های روانکاری مرکزی، گریس باید از طریق لوله ها و مسیرهای انتقال به نقاط مورد نیاز برسد. قابلیت عبور ماده از این مسیرها به ویژگی های رئولوژیکی گریس، دمای محیط، هندسه لوله ها و فشار اعمال شده وابسته است.
دستگاه Lincoln Ventmeter مدل K95400 برای شبیه سازی بخشی از این شرایط و ارزیابی قابلیت عبور گریس طراحی شده است. این دستگاه به کمک یک لوله مارپیچی و سامانه اندازه گیری فشار، امکان بررسی رفتار گریس را در یک مسیر مشخص فراهم می کند.
نتیجه این آزمون می تواند برای انتخاب گریس مناسب و ارزیابی محدودیت های احتمالی انتقال آن در سیستم های روانکاری مرکزی مفید باشد.

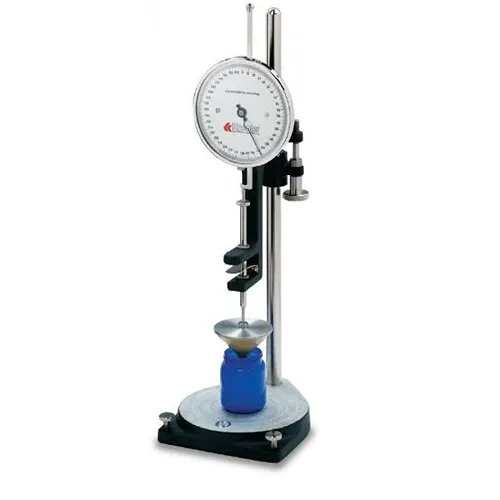

معرفی نفوذسنج KOEHLER
نفوذسنج یا Penetrometer یکی از تجهیزات آزمایشگاهی پرکاربرد برای تعیین میزان نفوذ سوزن یا مخروط در مواد نیمه جامد است. این دستگاه در آزمون گریس های روانکار، مواد قیری، واکس های نفتی و برخی ترکیبات دیگر استفاده می شود.
در نفوذسنج، ابزار نفوذکننده با جرم و هندسه مشخص در تماس با سطح نمونه قرار می گیرد و تحت تأثیر وزن تعیین شده برای مدت مشخصی آزادانه در نمونه نفوذ می کند. عمق نفوذ اندازه گیری شده، مبنای ارزیابی قوام ماده است.
شرکت KOEHLER نفوذسنج های دستی و دیجیتال را برای انجام آزمون های استاندارد عرضه می کند. نفوذسنج های این برند با توجه به مدل و تجهیزات جانبی قابل استفاده، می توانند از سوزن ها و مخروط های مختلف برای اجرای روش های آزمون مرتبط پشتیبانی کنند.
نحوه عملکرد نفوذسنج
برای انجام آزمون، ابتدا نمونه باید مطابق استاندارد مربوط آماده شود. دمای نمونه، نحوه پرکردن ظرف و وضعیت سطح آن از جمله عواملی هستند که می توانند بر نتیجه اثر بگذارند.
سپس ظرف نمونه در موقعیت مناسب دستگاه قرار می گیرد و نوک سوزن یا مخروط در تماس صحیح با سطح نمونه تنظیم می شود. پس از آزادکردن ابزار برای مدت تعیین شده، عمق نفوذ ثبت می شود.
در نفوذسنج دیجیتال، تنظیم زمان آزمون و ثبت اندازه گیری می تواند با امکانات الکترونیکی دستگاه انجام شود. این قابلیت به کاهش خطاهای ناشی از زمان گیری دستی و بهبود تکرارپذیری اندازه گیری کمک می کند.
برای مقایسه نتایج آزمایشگاهی، تمام شرایط مؤثر باید تا حد امکان ثابت باشند. استفاده از روش آماده سازی یکسان، کنترل دما و انتخاب ابزار نفوذ مناسب، از الزامات مهم این فرایند هستند.
معرفی دستگاه Lincoln Ventmeter مدل K95400
دستگاه Lincoln Ventmeter مدل K95400 از تجهیزات تخصصی KOEHLER برای بررسی قابلیت عبور گریس در سیستم های روانکاری مرکزی است. این دستگاه با شبیه سازی یک مسیر انتقال گریس، اطلاعاتی درباره رفتار نمونه در شرایط فشار مشخص فراهم می کند.
در سیستم های روانکاری مرکزی، گریس از یک منبع تغذیه و از طریق خطوط انتقال به نقاط مختلف تجهیزات صنعتی هدایت می شود. اگر گریس برای شرایط طراحی شده سیستم مناسب نباشد، انتقال آن ممکن است با محدودیت همراه شود. به همین دلیل، ارزیابی قابلیت عبور گریس در کنار بررسی سایر ویژگی های آن اهمیت دارد.
اجزای اصلی و سازوکار دستگاه
ساختار دستگاه K95400 شامل یک لوله مارپیچی به طول ۲۵ فوت، معادل حدود ۷٫۶ متر، شیرهای کنترلی و فشارسنج است. این مجموعه برای شبیه سازی بخشی از مسیر انتقال گریس در سیستم روانکاری مرکزی به کار می رود.
در روند آزمون، گریس با استفاده از گریس گان به داخل مسیر وارد می شود. پس از ایجاد فشار اولیه مطابق دستورالعمل آزمون، شیر مربوط باز می شود و فشار باقی مانده پس از زمان تعیین شده خوانده می شود.
طبق روش ارائه شده توسط سازنده، فشار اولیه به ۱۸۰۰ psi می رسد و فشار پس از ۳۰ ثانیه از زمان تخلیه ثبت می شود. برای تعیین نتیجه، آزمون سه مرتبه تکرار و میانگین قرائت ها محاسبه می شود. سپس نتیجه با نمودارهای مرجع مرتبط با سیستم انتقال گریس مقایسه می شود.
این روش امکان ارزیابی قابلیت عبور گریس را در شرایط آزمون مشخص فراهم می کند. با این حال، نتیجه به تنهایی تضمین کننده عملکرد گریس در همه شبکه های روانکاری نیست؛ زیرا شرایط واقعی نصب، طول خطوط، قطر لوله ها و دمای بهره برداری نیز اهمیت دارند.
اهمیت کنترل دما در آزمون قابلیت عبور گریس
دمای گریس می تواند بر مقاومت آن در برابر جریان اثر بگذارد. بسیاری از گریس ها در دماهای پایین سفت تر می شوند و ممکن است برای حرکت در مسیرهای انتقال به فشار بیشتری نیاز داشته باشند.
در دستورالعمل سازنده، دماهای ۰، ۳۰ و ۷۵ درجه فارنهایت به عنوان دماهای استاندارد پیشنهادی برای بررسی معرفی شده اند. در صورت انجام آزمون در دمایی غیر از دمای محیط، دستگاه پرشده با گریس باید دست کم چهار ساعت در محفظه دمایی قرار گیرد تا به شرایط مورد نظر برسد.
اجرای آزمون در دماهای مختلف به آزمایشگاه کمک می کند رفتار گریس را در شرایط متفاوت مقایسه کند و برای کاربردهایی که با تغییرات دمایی همراه هستند، تصمیم دقیق تری بگیرد.
تفاوت آزمون نفوذ و آزمون قابلیت عبور گریس تحت فشار
با وجود ارتباط هر دو آزمون با رفتار گریس، نتایج آن ها یکسان نیست و نمی توان یکی را جایگزین دیگری کرد.
| ویژگی | نفوذسنج (Penetrometer) | Lincoln Ventmeter K95400 |
|---|---|---|
| هدف اصلی | تعیین عمق نفوذ و ارزیابی قوام | ارزیابی قابلیت عبور گریس در مسیر لوله ای |
| پارامتر مورد بررسی | عمق نفوذ سوزن یا مخروط | فشار باقی مانده در شرایط آزمون |
| نوع نمونه | گریس و مواد نیمه جامد متناسب با روش | گریس روانکار |
| کاربرد اصلی | کنترل قوام و مقایسه نمونه ها | ارزیابی قابلیت انتقال در سیستم روانکاری مرکزی |
| عوامل مؤثر | دما، آماده سازی نمونه، جرم و هندسه ابزار، زمان آزمون | دما، ویژگی های گریس، فشار اولیه و مشخصات مسیر |
| نوع نتیجه | مقدار نفوذ مطابق روش آزمون | قرائت فشار و مقایسه با نمودار مرجع |
به کارگیری هم زمان این دو روش، در صورت تناسب با نیاز آزمایشگاه، تصویر کامل تری از ویژگی های گریس ارائه می دهد. نفوذسنج اطلاعات مربوط به قوام را مشخص می کند و Ventmeter رفتار انتقال گریس را در مسیر شبیه سازی شده بررسی می کند.
استانداردهای مرتبط با آزمون نفوذ
استاندارد مورد استفاده باید بر اساس نوع ماده، هدف اندازه گیری و روش آزمون انتخاب شود. در تجهیزات نفوذسنج KOEHLER، استانداردهای مختلفی برای آزمون مواد نفتی و گریس ها پشتیبانی می شوند.
استاندارد ASTM D217
استاندارد ASTM D217 به آزمون نفوذ مخروط در گریس های روانکار اختصاص دارد و برای تعیین قوام گریس در شرایط تعریف شده به کار می رود. نتایج این آزمون در طبقه بندی، کنترل کیفیت و مقایسه نمونه های گریس اهمیت دارند.
استاندارد ISO 2137
استاندارد ISO 2137 روش های تعیین نفوذ مخروط و سوزن را برای گریس های روانکار و برخی محصولات نفتی مشخص می کند. انتخاب روش اجرایی باید متناسب با نوع ماده و دامنه کاربرد استاندارد باشد.
استاندارد ASTM D5
استاندارد ASTM D5 برای تعیین نفوذ سوزن در مواد قیری کاربرد دارد. اگر آزمایشگاه از نفوذسنج برای این آزمون استفاده می کند، باید سوزن، شرایط آزمون و آماده سازی نمونه مطابق الزامات مربوط انتخاب شوند.
استانداردهای دیگر
بسته به نوع ماده، استانداردهایی مانند ASTM D937 برای پترولاتوم و ASTM D1321 برای واکس های نفتی نیز می توانند مطرح باشند. پشتیبانی دستگاه از یک استاندارد به معنی یکسان بودن روش های اجرایی آن ها نیست؛ هر روش الزامات خاص خود را دارد.
نکته مهم: استانداردهای نفوذسنج را نباید به دستگاه Lincoln Ventmeter تعمیم داد. برای آزمون قابلیت عبور گریس تحت فشار، باید روش اجرایی و دستورالعمل اختصاصی سازنده و الزامات مربوط به کاربرد مورد نظر بررسی شود.
کاربردهای تست فشار و نفوذپذیری در صنایع مختلف
صنایع تولید گریس و روانکار
تولیدکنندگان گریس برای کنترل ویژگی های فیزیکی محصول، به آزمون های استاندارد نیاز دارند. نفوذسنج امکان بررسی قوام محصول را فراهم می کند و Ventmeter می تواند برای ارزیابی قابلیت عبور گریس در سیستم های روانکاری مرکزی مورد استفاده قرار گیرد.
صنایع نفت و پتروشیمی
در واحدهای صنعتی نفت و پتروشیمی، روانکاری مناسب تجهیزات نقش مهمی در کاهش اصطکاک، محدودکردن سایش و حفظ پایداری عملکرد دارد. بررسی قوام و قابلیت انتقال گریس می تواند در انتخاب روانکار مناسب برای کاربردهای مشخص کمک کننده باشد.
صنایع خودروسازی و ماشین آلات
گریس های مورد استفاده در یاتاقان ها، اتصالات و قطعات متحرک باید با شرایط کاری و نیازهای روانکاری سازگار باشند. آزمون نفوذ اطلاعاتی درباره قوام ارائه می دهد، در حالی که آزمون قابلیت عبور می تواند برای بررسی مناسب بودن گریس در سیستم های روانکاری مرکزی مفید باشد.
آزمایشگاه های کنترل کیفیت
آزمایشگاه های کنترل کیفیت می توانند از نتایج این آزمون ها برای بررسی تغییرات بین بچ های تولید، مقایسه محصولات و مستندسازی نتایج استفاده کنند. ثبت دقیق شرایط آزمون، دما، روش آماده سازی نمونه و اطلاعات دستگاه برای اطمینان از قابلیت مقایسه نتایج ضروری است.
مزایای استفاده از تجهیزات KOEHLER
طراحی متناسب با آزمون های تخصصی
KOEHLER تجهیزات متنوعی برای آزمون محصولات نفتی و روانکارها عرضه می کند. نفوذسنج های این برند برای اندازه گیری نفوذ با سوزن یا مخروط طراحی شده اند و مدل K95400 به طور مشخص برای ارزیابی قابلیت عبور گریس در مسیر انتقال به کار می رود.
امکان انتخاب روش متناسب با نیاز آزمایشگاه
وجود نفوذسنج های دستی و دیجیتال به آزمایشگاه اجازه می دهد با توجه به حجم آزمون ها، نیاز به ثبت داده ها و سطح اتوماسیون مورد انتظار، گزینه مناسب را بررسی کند.
در آزمون قابلیت عبور نیز استفاده از دستگاه اختصاصی به ارزیابی رفتار گریس در شرایط تعریف شده کمک می کند. انتخاب تجهیزات باید بر مبنای روش آزمون مورد نیاز باشد، نه صرفاً نام عمومی دستگاه.
کمک به کنترل کیفیت و مقایسه نتایج
اجرای آزمون ها تحت شرایط کنترل شده می تواند به شناسایی تغییرات محصول و مقایسه نمونه ها کمک کند. با این حال، کیفیت نتایج به کالیبراسیون، وضعیت دستگاه، آماده سازی صحیح نمونه و رعایت روش اجرایی نیز وابسته است.
قابلیت استفاده در برنامه های ارزیابی روانکار
ترکیب آزمون قوام با ارزیابی قابلیت عبور، اطلاعات مکملی درباره رفتار گریس ارائه می دهد. این موضوع برای آزمایشگاه هایی که مشخصات روانکار را برای کاربردهای متفاوت بررسی می کنند، اهمیت دارد.
نکات مهم هنگام انتخاب دستگاه تست فشار و نفوذپذیری
پیش از خرید تجهیزات، لازم است نوع آزمون مورد نیاز به طور دقیق مشخص شود. اگر هدف اندازه گیری عمق نفوذ و تعیین قوام گریس یا مواد نفتی نیمه جامد است، باید نفوذسنج مناسب به همراه سوزن یا مخروط و متعلقات مرتبط انتخاب شود.
اگر هدف ارزیابی قابلیت عبور گریس از خطوط سیستم روانکاری مرکزی باشد، دستگاه Lincoln Ventmeter مدل K95400 گزینه مرتبط تری است. این دستگاه برای بررسی رفتار انتقال گریس طراحی شده و کاربرد آن با اندازه گیری نفوذ متفاوت است.
موارد زیر در انتخاب تجهیزات اهمیت دارند:
- استاندارد آزمون: مشخص کنید آزمایشگاه باید کدام استاندارد یا روش اجرایی را پوشش دهد.
- نوع نمونه: گریس، مواد قیری، واکس نفتی و سایر مواد نیمه جامد ممکن است به ابزارها و شرایط آزمون متفاوتی نیاز داشته باشند.
- دامنه اندازه گیری: در نفوذسنج، محدوده نفوذ و سازگاری ابزار نفوذ با روش آزمون بررسی شود.
- کنترل دما: اگر اندازه گیری در دماهای مشخص انجام می شود، تجهیزات جانبی مورد نیاز نیز در نظر گرفته شوند.
- نیاز به ثبت داده ها: در صورت انجام آزمون های پرتعداد، امکانات دیجیتال و قابلیت مستندسازی می توانند مفید باشند.
- لوازم جانبی: سوزن ها، مخروط ها، وزنه ها، ظروف نمونه و تجهیزات کالیبراسیون باید متناسب با روش انتخاب شوند.
- شرایط بهره برداری: برای آزمون قابلیت عبور گریس، تناسب روش آزمون با شرایط واقعی سیستم روانکاری بررسی شود.
نگهداری و کنترل عملکرد تجهیزات
نگهداری مناسب تجهیزات آزمایشگاهی برای حفظ کیفیت نتایج و افزایش عمر مفید دستگاه اهمیت دارد. برنامه نگهداری باید مطابق دستورالعمل سازنده و متناسب با میزان استفاده از تجهیزات تنظیم شود.
در نفوذسنج، تمیزبودن سوزن یا مخروط، سلامت مجموعه وزنه ها، تراز بودن دستگاه و عملکرد صحیح مکانیزم آزادسازی باید بررسی شود. وجود آلودگی روی ابزار نفوذ یا آماده سازی نامناسب سطح نمونه می تواند نتیجه را تحت تأثیر قرار دهد.
در دستگاه Lincoln Ventmeter، تمیزی مسیر لوله ای، عملکرد شیرها، وضعیت اتصالات و صحت فشارسنج اهمیت دارند. باقی ماندن گریس در مسیر می تواند بر تکرارپذیری آزمون های بعدی اثر بگذارد؛ بنابراین تمیزکاری باید مطابق دستورالعمل سازنده انجام شود.
همچنین، استفاده از تجهیزات اندازه گیری دارای وضعیت کالیبراسیون معتبر و ثبت سوابق نگهداری به آزمایشگاه کمک می کند کیفیت فرایند آزمون را بهتر کنترل کند.
تست فشار و نفوذپذیری KOEHLER در لاله تجهیز آزما
در لاله تجهیز آزما، انتخاب تجهیزات آزمایشگاهی باید بر اساس نوع آزمون، مشخصات نمونه و نیاز واقعی مجموعه انجام شود. در حوزه آزمون روانکارها، شناخت تفاوت میان نفوذسنج و دستگاه ارزیابی قابلیت عبور گریس تحت فشار اهمیت دارد؛ زیرا هر یک برای پاسخ گویی به پرسش متفاوتی در کنترل کیفیت طراحی شده اند.
اگر هدف بررسی قوام گریس، مواد قیری یا واکس های نفتی باشد، انتخاب نفوذسنج متناسب با استاندارد مورد نظر اهمیت دارد. در مقابل، برای بررسی قابلیت عبور گریس در خطوط سیستم های روانکاری مرکزی، باید تجهیزات مرتبط با این آزمون، از جمله Lincoln Ventmeter مدل K95400، بررسی شوند.
کارشناسان لاله تجهیز آزما می توانند با توجه به کاربرد مورد نظر، نوع نمونه، استاندارد آزمون و شرایط کاری، در انتخاب تجهیزات مناسب راهنمایی ارائه دهند. برای دریافت اطلاعات فنی، بررسی مدل های قابل ارائه و انتخاب لوازم جانبی مورد نیاز، با کارشناسان این مجموعه تماس بگیرید.
جمع بندی
تست فشار و نفوذپذیری در حوزه روانکارها به بررسی رفتار گریس در شرایط مختلف کمک می کند، اما برای ارزیابی دقیق باید میان آزمون نفوذ و آزمون قابلیت عبور گریس تحت فشار تفاوت قائل شد.
نفوذسنج های KOEHLER برای اندازه گیری عمق نفوذ سوزن یا مخروط و بررسی قوام مواد متناسب با روش آزمون کاربرد دارند. دستگاه Lincoln Ventmeter مدل K95400 نیز برای ارزیابی قابلیت عبور گریس در مسیر لوله ای شبیه سازی شده سیستم های روانکاری مرکزی طراحی شده است.
انتخاب صحیح تجهیزات، رعایت استاندارد مرتبط، آماده سازی مناسب نمونه و کنترل شرایط آزمون، در دستیابی به نتایج قابل اعتماد نقش اساسی دارند. برای انتخاب دستگاه مناسب، بهتر است ابتدا ویژگی مورد اندازه گیری و روش آزمون مورد نیاز آزمایشگاه مشخص شود.
