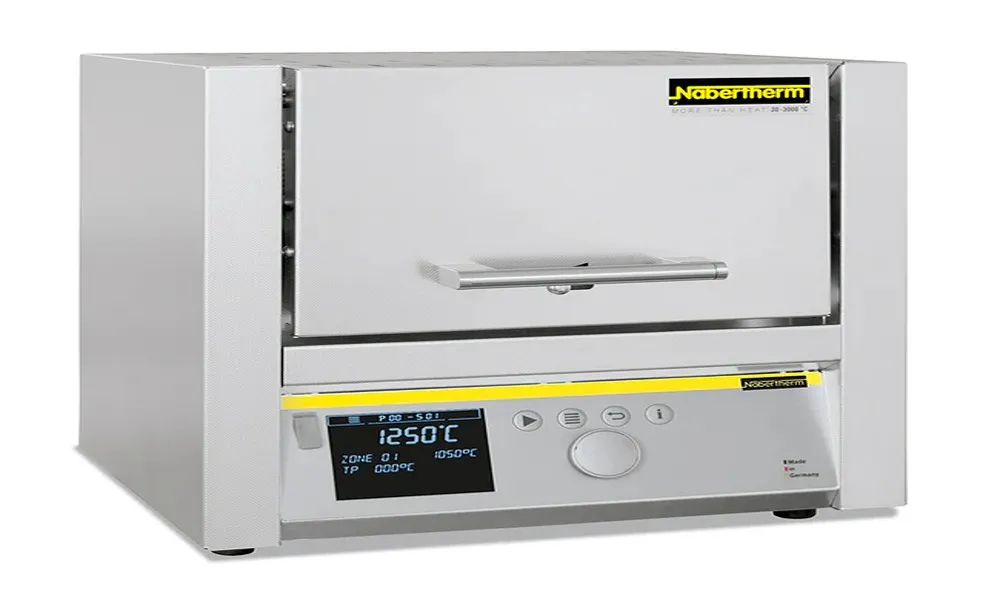

کوره الکتریکی

کوره الکتریکی یکی از تجهیزات مهم برای ایجاد و کنترل دماهای بالا در آزمایشگاه ها، مراکز تحقیقاتی، دانشگاه ها و صنایع مختلف است. این دستگاه با استفاده از انرژی برق و المنت های حرارتی، دمای داخل یک محفظه عایق بندی شده را تا محدوده مشخصی افزایش داده و امکان نگهداری نمونه در شرایط حرارتی کنترل شده را فراهم می کند.

برخلاف تجهیزات گرمایشی معمولی، در کوره الکتریکی موضوع فقط گرم کردن نمونه نیست؛ بلکه دقت کنترل دما، یکنواختی حرارت، پایداری دما و قابلیت تکرار فرآیند اهمیت زیادی دارد. به همین دلیل انتخاب کوره باید متناسب با نوع نمونه، دمای مورد نیاز، مدت زمان فرآیند و شرایط محیطی موردنظر انجام شود.

کوره های الکتریکی در مدل های مختلفی تولید می شوند و از نظر ساختار محفظه، محدوده دمایی، ظرفیت، نوع کنترلر و شرایط کاری با یکدیگر تفاوت دارند. در این دسته از محصولات لاله تجهیز آزما، سه گروه اصلی شامل کوره آزمایشگاهی، کوره خلاء و کوره تیوپی قرار می گیرند که هرکدام برای نیازهای متفاوتی طراحی شده اند.

کوره الکتریکی چگونه کار می کند؟

اساس عملکرد کوره الکتریکی بر تبدیل انرژی الکتریکی به انرژی حرارتی است. جریان برق از المنت های دستگاه عبور کرده و در اثر مقاومت الکتریکی، حرارت تولید می شود. این حرارت به فضای داخلی محفظه منتقل شده و نمونه در دمای تنظیم شده قرار می گیرد.

یک کوره الکتریکی معمولاً از اجزای اصلی زیر تشکیل می شود:

• المنت های حرارتی
• محفظه داخلی مقاوم در برابر حرارت
• عایق حرارتی
• سنسور اندازه گیری دما
• کنترلر و نمایشگر
• بدنه و ساختار مکانیکی
• تجهیزات حفاظت و ایمنی

هماهنگی این اجزا، عملکرد نهایی دستگاه را تعیین می کند. برای مثال، المنت مناسب باعث تولید حرارت کافی می شود، عایق بندی مناسب از اتلاف انرژی جلوگیری می کند و سنسور و کنترلر وظیفه دارند دمای محفظه را در محدوده موردنظر نگه دارند.

کاربردهای کوره الکتریکی

کوره الکتریکی در طیف گسترده ای از فرآیندهای حرارتی مورد استفاده قرار می گیرد. یکی از مهم ترین کاربردهای آن، عملیات حرارتی نمونه ها در دماهای بالا است؛ فرآیندی که در آزمایش های مربوط به مواد، متالورژی، سرامیک و شیمی اهمیت زیادی دارد.

از مهم ترین کاربردهای کوره الکتریکی می توان به موارد زیر اشاره کرد:

• خاکسترگیری و آماده سازی نمونه
• عملیات حرارتی فلزات و مواد معدنی
• پخت و فرآوری نمونه های سرامیکی
• بررسی رفتار مواد در دماهای بالا
• برخی فرآیندهای آزمایشگاهی و شیمیایی
• تحقیقات دانشگاهی و پژوهشی
• آماده سازی نمونه برای آزمون های مختلف
• فرآیندهای مرتبط با مواد و متالورژی

البته هر فرآیند حرارتی به یک نوع کوره نیاز ندارد. زمانی که نمونه در یک محفظه معمولی و در شرایط حرارتی کنترل شده قرار می گیرد، کوره آزمایشگاهی می تواند انتخاب مناسبی باشد. اگر فرآیند به کاهش فشار و کنترل محیط داخل محفظه نیاز داشته باشد، باید کوره خلاء بررسی شود. همچنین برای فرآیندهایی که نمونه داخل یک تیوب قرار می گیرد و کنترل اتمسفر اهمیت دارد، کوره تیوپی گزینه تخصصی تری است.

محدوده دمایی کوره الکتریکی

محدوده دمایی یکی از اولین مشخصاتی است که هنگام انتخاب کوره باید بررسی شود. مدل های مختلف کوره الکتریکی برای دماهای متفاوت طراحی می شوند و برخی مدل های آزمایشگاهی می توانند به ۱۱۰۰ درجه سانتی گراد و بالاتر برسند.

با این حال، حداکثر دمای اعلام شده دستگاه نباید تنها معیار انتخاب باشد. دمای کاری مداوم، زمان موردنیاز برای رسیدن به دما، پایداری حرارتی و نوع نمونه نیز اهمیت دارند.

برای مثال، اگر فرآیند به دمای ۹۰۰ درجه سانتی گراد نیاز دارد، بهتر است دستگاهی انتخاب شود که برای این محدوده کاری طراحی شده باشد، نه اینکه صرفاً به دلیل داشتن حداکثر دمای نزدیک به ۹۰۰ درجه انتخاب شود.

در دماهای بالا، کیفیت المنت، عایق، محفظه داخلی و سنسور اهمیت بیشتری پیدا می کند؛ زیرا تمام این اجزا باید توانایی تحمل شرایط حرارتی فرآیند را داشته باشند.

ظرفیت محفظه کوره

ظرفیت محفظه نیز باید بر اساس ابعاد و تعداد نمونه ها انتخاب شود. کوره های الکتریکی آزمایشگاهی در حجم های مختلف تولید می شوند و در برخی مدل های کوچک، ظرفیت هایی حدود ۳ تا ۱۴ لیتر برای کاربردهای تحقیقاتی و آزمایشگاهی مورد استفاده قرار می گیرد.

انتخاب محفظه بزرگ تر همیشه به معنای انتخاب بهتر نیست. هرچه حجم داخلی افزایش پیدا کند، معمولاً انرژی و زمان بیشتری برای رسیدن به دمای هدف مورد نیاز خواهد بود. از طرف دیگر، محفظه ای که بیش از ظرفیت واقعی بارگذاری شود می تواند روی گردش حرارت و یکنواختی دما تأثیر منفی بگذارد.

بنابراین ظرفیت مناسب باید بر اساس ابعاد نمونه، تعداد نمونه ها و فضای لازم برای قرارگیری صحیح آن ها تعیین شود.

اهمیت یکنواختی و پایداری دما

دو مفهوم مهم در مشخصات کوره الکتریکی، پایداری دما و یکنواختی دما هستند. پایداری دما به میزان تغییرات دما در طول زمان مربوط می شود؛ در حالی که یکنواختی دما نشان می دهد نقاط مختلف محفظه تا چه اندازه دمای مشابهی دارند.

ممکن است یک کوره بتواند دمای مشخصی را به صورت پایدار نمایش دهد، اما دمای قسمت های مختلف محفظه یکسان نباشد. این مسئله در فرآیندهای حساس می تواند روی نتیجه آزمایش اثر بگذارد.

طراحی المنت ها، کیفیت عایق بندی، ساختار محفظه و سیستم کنترل دما همگی در دستیابی به حرارت یکنواخت مؤثر هستند. به همین دلیل در زمان مقایسه کوره ها، نباید تنها به حداکثر دما توجه کرد؛ بلکه کیفیت کلی سیستم حرارتی نیز باید بررسی شود.

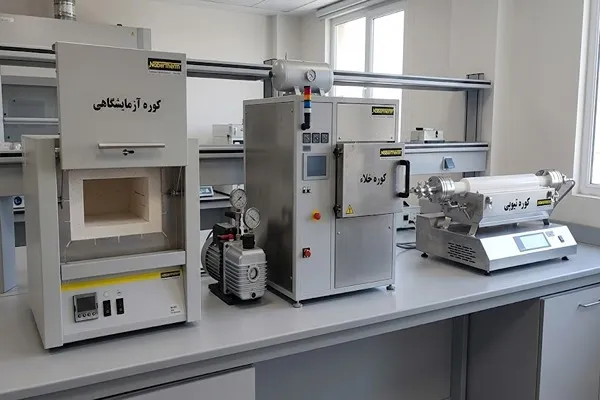

انواع کوره الکتریکی

کوره های الکتریکی بر اساس ساختار محفظه، شرایط محیطی مورد نیاز، نحوه قرارگیری نمونه و نوع فرآیند حرارتی در مدل های مختلفی تولید می شوند. انتخاب میان این مدل ها باید بر اساس نیاز واقعی آزمایش انجام شود؛ زیرا کوره ای که برای یک فرآیند عمومی مناسب است، الزاماً برای فرآیندی با نیاز به خلأ یا اتمسفر کنترل شده انتخاب مناسبی نیست.

در دسته کوره الکتریکی لاله تجهیز آزما، سه گروه اصلی شامل کوره آزمایشگاهی، کوره خلاء و کوره تیوپی قرار می گیرند.

1) کوره آزمایشگاهی

کوره آزمایشگاهی یکی از گزینه های رایج برای انجام فرآیندهای حرارتی در محیط های تحقیقاتی، دانشگاهی و کنترل کیفیت است. این کوره دارای یک محفظه حرارتی عایق بندی شده است که نمونه داخل آن قرار گرفته و دما توسط سنسور و کنترلر تنظیم می شود.

کوره آزمایشگاهی برای فرآیندهایی مناسب است که در آن ها نمونه به یک محیط حرارتی با دمای بالا و کنترل شده نیاز دارد، اما الزام خاصی برای ایجاد خلأ یا عبور مداوم گاز محافظ وجود ندارد.

در انتخاب این نوع کوره باید پارامترهایی مانند حداکثر دما، حجم محفظه، دقت کنترل، یکنواختی حرارت، توان المنت و نوع کنترلر بررسی شود. برای برخی کاربردهای آزمایشگاهی، مدل هایی با ظرفیت های کوچک و دماهای ۱۱۰۰ درجه سانتی گراد و بالاتر می توانند گزینه مناسبی باشند.

جزئیات مربوط به ساختار، مشخصات فنی و کاربردهای تخصصی این دستگاه در صفحه محصول کوره آزمایشگاهی به صورت جداگانه بررسی خواهد شد.

2) کوره خلاء

کوره خلاء برای فرآیندهایی استفاده می شود که کاهش فشار داخل محفظه یا محدود کردن تماس نمونه با هوای محیط اهمیت دارد. در این دستگاه، سیستم حرارتی با یک محفظه آب بندی شده و تجهیزات خلأ ترکیب می شود تا فرآیند در شرایط متفاوتی نسبت به کوره های معمولی انجام شود.

یکی از کاربردهای مهم خلأ، کاهش حضور اکسیژن و محدود کردن برخی واکنش های ناخواسته نمونه با هوای محیط است. با این حال، میزان خلأ مورد نیاز باید بر اساس نوع فرآیند تعیین شود و صرف وجود قابلیت خلأ به معنی مناسب بودن دستگاه برای تمام کاربردهای حساس به اتمسفر نیست.

در انتخاب کوره خلاء باید مواردی مانند محدوده دمایی، سطح خلأ، حجم محفظه، کیفیت آب بندی، سیستم پمپاژ و نوع نمونه مورد توجه قرار گیرد.

مشخصات تخصصی و کاربردهای این مدل در صفحه اختصاصی کوره خلاء بررسی خواهد شد تا محتوای آن با صفحه دسته هم پوشانی نداشته باشد.

3) کوره تیوپی

کوره تیوپی یا Tube Furnace دارای ساختار حرارتی لوله ای است و نمونه در داخل یک تیوب مقاوم به حرارت قرار می گیرد. این ساختار امکان کنترل دقیق تر فضای اطراف نمونه را فراهم می کند و در بسیاری از فرآیندهای تحقیقاتی که کنترل اتمسفر اهمیت دارد، مورد استفاده قرار می گیرد.

در برخی مدل های کوره تیوپی می توان از گازهای محافظ استفاده کرد و گاز موردنظر را از داخل تیوب عبور داد. به این ترتیب محیط اطراف نمونه می تواند از نظر ترکیب گاز و میزان تماس با هوای محیط کنترل شود.

از پارامترهای مهم هنگام انتخاب کوره تیوپی می توان به حداکثر دما، قطر تیوب، طول ناحیه حرارتی، جنس تیوب، یکنواختی دما و قابلیت استفاده از گاز محافظ اشاره کرد.

جزئیات مربوط به انواع تیوب، ساختار مناطق حرارتی و کاربردهای تخصصی این دستگاه در صفحه محصول کوره تیوپی ارائه خواهد شد.

مقایسه کوره آزمایشگاهی، خلاء و تیوپی

این مقایسه صرفاً برای انتخاب اولیه است. در انتخاب نهایی باید مشخص شود نمونه در چه دمایی، برای چه مدت و در چه شرایط محیطی باید حرارت ببیند.

اجزای اصلی کوره الکتریکی

عملکرد یک کوره الکتریکی نتیجه همکاری چند بخش اصلی است. المنت حرارتی انرژی الکتریکی را به گرما تبدیل می کند، عایق از خروج حرارت جلوگیری می کند، سنسور دمای محفظه را اندازه گیری کرده و کنترلر توان المنت را بر اساس دمای تنظیم شده مدیریت می کند.

محفظه داخلی نیز باید متناسب با دمای کاری و نوع نمونه انتخاب شود. در کوره های دما بالا، استفاده از مواد مقاوم و عایق های مناسب اهمیت ویژه ای دارد.

نحوه قرارگیری المنت ها نیز مستقیماً بر یکنواختی حرارت تأثیر می گذارد. طراحی مناسب باعث می شود حرارت فقط در یک نقطه متمرکز نباشد و توزیع دما در فضای کاری کوره تا حد امکان یکنواخت باقی بماند.

به همین دلیل هنگام مقایسه دو کوره با حداکثر دمای مشابه، باید علاوه بر عدد دما، کیفیت المنت، عایق بندی، محفظه، سیستم کنترل و یکنواختی حرارت نیز بررسی شود.

سیستم کنترل و نمایش دما در کوره الکتریکی

سیستم کنترل دما یکی از مهم ترین بخش های کوره الکتریکی است و مستقیماً بر دقت و تکرارپذیری فرآیند حرارتی تأثیر می گذارد. این سیستم معمولاً از سنسور دما، کنترلر و دیسپلی تشکیل شده است. سنسور دمای محفظه را اندازه گیری می کند، کنترلر آن را با دمای تنظیم شده مقایسه کرده و میزان توان المنت را مدیریت می کند و دیسپلی نیز اطلاعات فرآیند را به کاربر نمایش می دهد.

در زمان انتخاب کوره، صرفاً نباید به حداکثر دمای دستگاه توجه کرد. کیفیت سیستم کنترل، دقت اندازه گیری و نحوه نمایش اطلاعات نیز اهمیت دارد؛ به خصوص زمانی که نتیجه آزمایش به ثبات دمایی وابسته است.

دیسپلی کوره و اطلاعات قابل نمایش

دیسپلی یا نمایشگر، رابط کاربر با سیستم کنترل کوره است. در مدل های ساده، معمولاً دمای فعلی و دمای تنظیم شده نمایش داده می شود. مدل های پیشرفته تر می توانند اطلاعات بیشتری مانند وضعیت گرم شدن، خروجی المنت، برنامه حرارتی، زمان فرآیند و هشدارهای دستگاه را نمایش دهند.

بر اساس نوع کنترلر، امکانات نمایش و تنظیم می تواند متفاوت باشد:

• نمایش دمای واقعی محفظه
• نمایش دمای تنظیم شده
• تنظیم دمای هدف
• نمایش وضعیت المنت
• تنظیم زمان فرآیند
• اجرای برنامه حرارتی چندمرحله ای
• نمایش هشدارها و خطاهای سیستم

برای فرآیندهای ساده، یک کنترلر دیجیتال استاندارد می تواند کافی باشد؛ اما در آزمایش هایی که مراحل حرارتی مختلف دارند، کنترلر برنامه پذیر مزیت بیشتری خواهد داشت.

کنترلر PID و اهمیت پایداری دما

بسیاری از کوره های الکتریکی مجهز به کنترلرهای PID  هستند. این سیستم با مقایسه دمای واقعی و دمای تنظیم شده، توان ورودی به المنت را کنترل می کند تا دما با کمترین نوسان ممکن در محدوده موردنظر باقی بماند.

یکی از پارامترهای مهم در این فرآیند، Overshoot  یا افزایش موقت دما از مقدار تنظیم شده است. هرچه کنترل سیستم دقیق تر باشد، امکان مدیریت این نوسانات بهتر خواهد بود.

عملکرد مناسب کنترلر می تواند به موارد زیر کمک کند:

• رسیدن پایدارتر به دمای هدف
• کاهش نوسانات دمایی
• کاهش Overshoot
• افزایش تکرارپذیری آزمایش
• کنترل بهتر فرآیندهای حرارتی طولانی

البته عملکرد نهایی تنها به کنترلر وابسته نیست و المنت، سنسور، عایق بندی و طراحی محفظه نیز در آن نقش دارند.

برنامه ریزی حرارتی کوره

در بسیاری از فرآیندها، نمونه نباید صرفاً تا یک دمای مشخص گرم شود؛ بلکه باید یک برنامه حرارتی مشخص را طی کند. برای مثال ممکن است دما به تدریج افزایش پیدا کند، برای مدت مشخصی در یک دمای میانی ثابت بماند و سپس به دمای نهایی برسد.

کنترلرهای برنامه پذیر می توانند این مراحل را به صورت خودکار اجرا کنند. این ویژگی برای آزمایشگاه هایی که فرآیندهای تکرارشونده دارند اهمیت زیادی دارد، زیرا دخالت اپراتور را کاهش داده و اجرای فرآیند را استانداردتر می کند.

در صورت نیاز به فرآیندهای چندمرحله ای، هنگام خرید باید قابلیت هایی مانند تعداد مراحل برنامه، نرخ افزایش دما، زمان نگهداری و امکان ذخیره برنامه ها بررسی شود.

سنسور دما

سنسور وظیفه اندازه گیری دمای داخل کوره را بر عهده دارد و اطلاعات آن مبنای عملکرد کنترلر قرار می گیرد. نوع سنسور باید با محدوده دمایی دستگاه سازگار باشد.

علاوه بر نوع سنسور، محل قرارگیری آن نیز اهمیت دارد. سنسوری که در نقطه ای با شرایط حرارتی متفاوت از محل قرارگیری نمونه قرار گرفته باشد، ممکن است دمای نمایش داده شده را با دمای واقعی نمونه متفاوت کند.

در نتیجه، برای فرآیندهای حساس باید دقت اندازه گیری، محدوده عملکرد سنسور و طراحی سیستم اندازه گیری دما مورد توجه قرار گیرد.

نرخ گرمایش و زمان رسیدن به دمای هدف

نرخ افزایش دما مشخص می کند کوره با چه سرعتی می تواند از دمای اولیه به دمای موردنظر برسد. این پارامتر به عواملی مانند توان المنت، حجم محفظه، کیفیت عایق، دمای هدف و مقدار نمونه بستگی دارد.

سرعت بیشتر همیشه به معنای عملکرد بهتر نیست. برخی مواد باید با نرخ مشخصی گرم شوند و افزایش بیش از حد سریع دما می تواند روی نتیجه فرآیند تأثیر بگذارد. بنابراین نرخ گرمایش باید با نیاز فرآیند هماهنگ باشد.

یکنواختی دما در محفظه

یکنواختی دما با پایداری دما تفاوت دارد. پایداری به تغییرات دما در طول زمان مربوط است، اما یکنواختی نشان می دهد نقاط مختلف محفظه چه اختلاف دمایی با یکدیگر دارند.

طراحی المنت ها، نوع عایق، ابعاد محفظه و نحوه قرارگیری نمونه همگی می توانند روی یکنواختی حرارت تأثیر بگذارند.

به همین دلیل هنگام انتخاب کوره الکتریکی باید علاوه بر دقت کنترلر، مشخصات مربوط به Temperature Uniformity و Temperature Stability  نیز بررسی شود.

مهم ترین مشخصات فنی برای مقایسه کوره ها

برای مقایسه مدل های مختلف، بهتر است مشخصات فنی دستگاه در کنار نیاز واقعی فرآیند بررسی شود. مهم ترین پارامترها عبارت اند از:

این مشخصات باید در کنار نوع نمونه و شرایط فرآیند بررسی شوند؛ زیرا بهترین کوره الزاماً مدلی نیست که بالاترین دما یا بیشترین توان را داشته باشد، بلکه دستگاهی است که مشخصات آن با نیاز واقعی کاربر مطابقت داشته باشد.

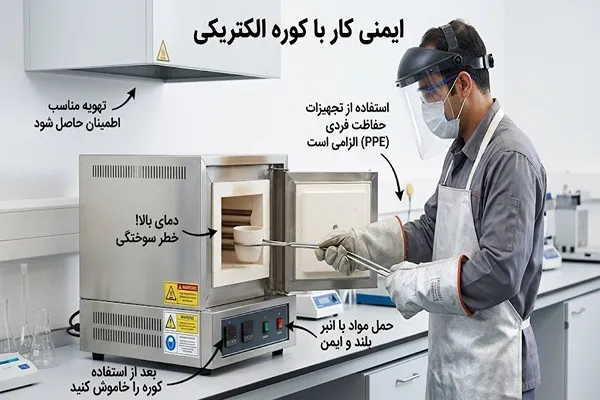

ایمنی کوره الکتریکی

کار با کوره الکتریکی به دلیل دمای بالا و مصرف برق قابل توجه، نیازمند رعایت اصول ایمنی است. سطح خارجی دستگاه، درب محفظه و نمونه های خارج شده از کوره می توانند دمای بسیار بالایی داشته باشند و تماس مستقیم با آن ها خطر سوختگی ایجاد می کند.

همچنین در فرآیندهایی که نمونه در اثر حرارت بخار، دود یا گاز تولید می کند، موضوع تهویه اهمیت بیشتری پیدا می کند. بنابراین محل نصب کوره باید متناسب با نوع فرآیند و شرایط کاری دستگاه انتخاب شود.

مهم ترین نکات ایمنی شامل موارد زیر است:

• استفاده از کوره در محیط دارای تهویه مناسب
• جلوگیری از تماس مستقیم با سطوح داغ
• استفاده از دستکش و تجهیزات حفاظت فردی مناسب هنگام جابه جایی نمونه
• رعایت فاصله مناسب دستگاه از مواد قابل اشتعال
• بررسی کابل، دوشاخه و اتصالات برق پیش از استفاده
• قرار ندادن مواد نامناسب یا ناشناخته داخل محفظه
• رعایت ظرفیت مجاز بارگذاری
• باز نکردن ناگهانی درب در دماهای بسیار بالا مگر در صورت نیاز و مطابق دستورالعمل دستگاه

نصب و محل قرارگیری کوره

محل نصب باید دارای سطحی محکم، تراز و مقاوم در برابر حرارت باشد. کوره نباید در مجاورت مواد قابل اشتعال یا تجهیزاتی قرار بگیرد که افزایش دمای محیط به آن ها آسیب می زند.

فضای کافی در اطراف دستگاه نیز اهمیت دارد. وجود فاصله مناسب امکان تهویه بهتر، دسترسی برای سرویس و جلوگیری از تجمع حرارت اطراف بدنه را فراهم می کند.

برای کوره هایی با توان بالا، بررسی شرایط برق محل نصب پیش از راه اندازی ضروری است. مدار برق باید توان تأمین جریان مورد نیاز دستگاه را داشته باشد و حفاظت های الکتریکی مناسب برای آن در نظر گرفته شود.

برق و توان مصرفی

کوره الکتریکی به دلیل استفاده از المنت های حرارتی می تواند توان قابل توجهی مصرف کند. بنابراین اتصال دستگاه به یک مدار نامناسب یا استفاده از سیم و تجهیزات برق با ظرفیت کمتر از نیاز دستگاه می تواند باعث گرم شدن بیش از حد اتصالات، افت عملکرد یا ایجاد خطر شود.

پیش از نصب باید مواردی مانند ولتاژ، توان، جریان مصرفی، نوع اتصال برق و الزامات حفاظتی دستگاه بررسی شود. در مدل های صنعتی یا توان بالا، بهتر است نصب توسط فرد متخصص انجام شود.

استفاده از چندراهی یا سیم رابط نامناسب نیز می تواند خطرناک باشد و باید مطابق دستورالعمل سازنده از تجهیزات استاندارد و متناسب با بار الکتریکی استفاده شود.

تهویه کوره و کنترل بخارات

حرارت دادن برخی نمونه ها ممکن است باعث تولید بخارات، دود یا گاز شود. در چنین شرایطی استفاده از کوره در فضای بسته و بدون تهویه مناسب توصیه نمی شود.

نکته مهم این است که کوره الکتریکی معمولی را نباید برای هر نوع ماده ای مناسب فرض کرد. قبل از قرار دادن نمونه باید مشخص شود که ماده در دمای موردنظر چه واکنشی نشان می دهد و آیا گاز یا بخار خطرناک تولید می کند یا خیر.

مواد قابل اشتعال، مواد منفجره یا نمونه هایی که در اثر حرارت واکنش کنترل نشده ایجاد می کنند، نباید بدون بررسی فنی و تأیید سازنده در کوره قرار گیرند.

نمونه های خطرناک و مواد نامناسب

نوع نمونه یکی از عوامل مهم در انتخاب کوره است. برخی مواد هنگام افزایش دما ممکن است تجزیه شوند، بخارات خورنده ایجاد کنند یا با اکسیژن واکنش دهند.

در چنین مواردی باید پیش از استفاده، سازگاری نمونه با کوره و شرایط حرارتی فرآیند بررسی شود. اگر فرآیند نیازمند محیط بدون اکسیژن، گاز محافظ یا کاهش فشار باشد، استفاده از یک کوره محفظه ای معمولی ممکن است انتخاب مناسبی نباشد.

همچنین نباید مواد مایع یا نمونه هایی با احتمال پاشش را بدون بررسی ظرفیت و طراحی دستگاه داخل کوره قرار داد.

خلاء و گاز محافظ در فرآیندهای حرارتی

در برخی فرآیندها، حضور اکسیژن یا گازهای موجود در هوا می تواند روی نمونه اثر بگذارد. در این شرایط ممکن است استفاده از خلاء یا گاز محافظ ضروری باشد.

کوره خلاء با کاهش فشار داخل محفظه، شرایط متفاوتی برای فرآیند حرارتی ایجاد می کند. در مقابل، در کوره های مجهز به سیستم گاز محافظ می توان گازی مشخص را در محیط اطراف نمونه جریان داد تا شرایط اتمسفری کنترل شود.

گازهایی مانند نیتروژن یا آرگون بسته به نوع فرآیند می توانند به عنوان گاز محافظ مورد استفاده قرار گیرند؛ اما انتخاب گاز باید بر اساس ماهیت نمونه و واکنش های مورد انتظار انجام شود.

در این بخش باید میان کوره معمولی، کوره خلاء و کوره تیوپی تفاوت قائل شد. قابلیت کار با خلاء یا گاز محافظ یک ویژگی تخصصی است و باید بر اساس مشخصات واقعی دستگاه بررسی شود.

نکات ایمنی هنگام کار با خلاء

در کوره های خلاء، علاوه بر دمای بالا، فشار داخل محفظه نیز باید در نظر گرفته شود. آب بندی مناسب، سلامت اتصالات و عملکرد صحیح سیستم خلأ برای ایمنی و عملکرد دستگاه اهمیت دارند.

همچنین نباید بدون توجه به مشخصات سازنده، فشار یا دمای دستگاه را خارج از محدوده مجاز قرار داد. استفاده از تجهیزات خلأ نامتناسب نیز می تواند عملکرد فرآیند را مختل کند.

ایمنی در استفاده از گاز محافظ

در فرآیندهای دارای گاز محافظ، تجهیزات گازرسانی باید متناسب با گاز مورد استفاده و فشار کاری دستگاه انتخاب شوند. اتصالات، شیلنگ ها و سیستم کنترل جریان باید از نظر نشتی بررسی شوند.

اگرچه برخی گازهای محافظ از نظر شیمیایی کم واکنش هستند، تجمع آن ها در فضای بسته می تواند اکسیژن محیط را کاهش دهد. بنابراین تهویه مناسب آزمایشگاه همچنان اهمیت دارد.

نگهداری و بازرسی دوره ای

نگهداری مناسب باعث افزایش عمر کوره و حفظ عملکرد حرارتی آن می شود. محفظه داخلی باید به صورت دوره ای بررسی و در صورت وجود آلودگی یا باقی مانده نمونه، طبق دستورالعمل سازنده تمیز شود.

المنت ها، سنسور دما، درزهای درب، عایق، کابل برق و سیستم کنترل نیز باید در فواصل مناسب بررسی شوند.

اگر دمای واقعی کوره با مقدار نمایش داده شده اختلاف پیدا کند یا زمان رسیدن به دمای هدف به شکل غیرعادی افزایش یابد، بهتر است دستگاه بررسی فنی شود. در کاربردهای حساس، کالیبراسیون و صحت سنجی دما نیز باید مطابق الزامات فرآیند و برنامه کنترل کیفیت انجام شود.

راهنمای انتخاب و خرید کوره الکتریکی

انتخاب کوره الکتریکی باید بر اساس نوع فرآیند حرارتی، دمای موردنیاز، حجم نمونه، شرایط اتمسفر و میزان دقت مورد انتظار انجام شود. صرفاً بالا بودن حداکثر دمای دستگاه به معنی مناسب تر بودن آن نیست؛ بلکه مجموعه ای از مشخصات فنی باید با نیاز آزمایشگاه هماهنگ باشد.

انتخاب کوره بر اساس نوع فرآیند

برای فرآیندهای حرارتی عمومی، عملیات آزمایشگاهی، خاکسترگیری و کاربردهای کنترل کیفیت، کوره آزمایشگاهی انتخاب مناسبی است. اگر فرآیند در فشار کاهش یافته انجام می شود یا تماس نمونه با هوای محیط باید محدود شود، کوره خلاء گزینه تخصصی تری خواهد بود.

در فرآیندهایی که کنترل اتمسفر، استفاده از گاز محافظ یا قرارگیری نمونه داخل یک لوله حرارتی اهمیت دارد، کوره تیوپی کاربرد بیشتری دارد. بنابراین پیش از خرید باید مشخص شود که فرآیند فقط به گرمایش نیاز دارد یا کنترل محیط حرارتی نیز بخشی از فرآیند است.

انتخاب دما و ظرفیت محفظه

حداکثر دمای کوره باید با توجه به دمای واقعی فرآیند انتخاب شود. برای مثال، در کاربردهایی که دمای بالاتر از ۱۱۰۰ درجه سانتی گراد موردنیاز است، باید علاوه بر عدد درج شده به عنوان حداکثر دما، دمای کاری مداوم و شرایط استفاده از دستگاه نیز بررسی شود.

حجم محفظه نیز باید متناسب با ابعاد و تعداد نمونه ها باشد. در برخی مدل های آزمایشگاهی، ظرفیت هایی حدود ۳ تا ۱۴ لیتر دیده می شود؛ اما انتخاب حجم بزرگ تر همیشه به معنی عملکرد بهتر نیست. فضای داخلی باید به اندازه ای باشد که نمونه ها بدون فشردگی و با گردش حرارتی مناسب داخل محفظه قرار بگیرند.

کنترلر، دیسپلی و قابلیت برنامه ریزی

نوع کنترلر یکی از معیارهای مهم خرید کوره الکتریکی است. برای فرآیندهای ساده، کنترلر دیجیتال با نمایش دمای واقعی و دمای تنظیم شده می تواند کافی باشد. اما در فرآیندهای چندمرحله ای، کنترلر قابل برنامه ریزی امکان تعریف نرخ افزایش دما، زمان ماند و مراحل مختلف حرارتی را فراهم می کند.

وجود کنترل PID نیز برای فرآیندهایی که پایداری دما اهمیت زیادی دارد، یک مزیت مهم محسوب می شود. هنگام مقایسه دستگاه ها باید علاوه بر نوع نمایشگر، قابلیت های واقعی کنترلر و دقت کنترل دما نیز بررسی شود.

توجه به برق، ایمنی و خدمات پس از فروش

توان مصرفی، ولتاژ، جریان موردنیاز و نوع اتصال برق باید پیش از خرید بررسی شود. کوره های توان بالا ممکن است به مدار برق اختصاصی و تجهیزات حفاظتی مناسب نیاز داشته باشند.

در کنار مشخصات فنی، دسترسی به قطعات مصرفی، امکان تعمیر، کالیبراسیون یا بررسی عملکرد سنسور و کنترلر و پشتیبانی فنی نیز اهمیت زیادی دارد. یک کوره الکتریکی مناسب باید علاوه بر عملکرد مطلوب، امکان استفاده مطمئن و نگهداری بلندمدت را فراهم کند.

جمع بندی

کوره الکتریکی یکی از تجهیزات مهم برای انجام فرآیندهای حرارتی کنترل شده در آزمایشگاه، تحقیق و توسعه و کنترل کیفیت است. عملکرد مناسب این دستگاه تنها به حداکثر دما وابسته نیست و عواملی مانند پایداری و یکنواختی دما، نوع المنت، کیفیت عایق، سنسور، کنترلر، ظرفیت محفظه، نرخ گرمایش و شرایط اتمسفر نیز در انتخاب آن نقش دارند.

اگر فرآیند به گرمایش عمومی نیاز داشته باشد، کوره آزمایشگاهی می تواند انتخاب مناسبی باشد؛ در شرایط نیازمند کاهش فشار، کوره خلاء و برای فرآیندهای دارای اتمسفر کنترل شده، کوره تیوپی گزینه تخصصی تری خواهد بود.

برای انتخاب دقیق کوره الکتریکی، بهتر است مشخصات فرآیند، دمای موردنیاز، حجم نمونه و شرایط کاری پیش از خرید بررسی شود. لاله تجهیز آزما می تواند در انتخاب مدل متناسب با کاربرد، مشخصات فنی و نیاز آزمایشگاه راهنمایی لازم را ارائه دهد.
